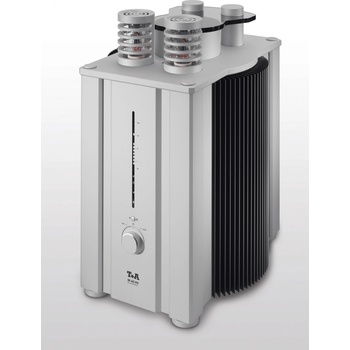

T+A M 40 HV

Koncový zosilňovač/monoblok T+A M 40 HV tvorí ďalší komponent v top sérii HV k prehrávačom s vysokým rozlíšením a predzosilňovačom. Jeho vlastnosti sú jedinečné, predovšetkým nekompromisné parametre a zvuk, ktorý spĺňa najnáročnejšie audiofilské požiadavky. Môže byť použitý ako koncový zosilňovací prvok ultimatívneho reťazca pre všetky zariadenia, ktoré produkujú zvuk s vysokým rozlíšením. V konštrukcii zosilňovača sa uplatnili 40 ročné skúsenosti konštruktérov spoločnosti T + A. Tvorcovia návrh zapojenia optimalizovali tak, že potlačili všetky negatíva na úroveň, ktorá otvára priechod ideálnemu riešeniu a vyzdvihuje najsilnejšie stránky či už vychádzajú z vákuovej technológie, alebo z najnovšej formy spracovania digitálneho signálu. Model M 40 HV spája poznatky z rôznych oblastí špičkových audio technológií - elektrónkový vstupný diel a technológiu HV (high voltage) - napájania obvodov koncových tranzistorov vysokým napätím. Používa inteligentné riadenie výkonových a tepelných pomerov pre koncové stupne. Mechanická stavba prístroja je nekompromisná s dôrazom na kvalitu materiálov a vyvážený dizajn výrobku. \nPoužité technológie \nTento ultimatívny výkonový zosilňovač so svetovo unikátnymi obvodovými riešeniami spája klasickú analógovú technológiu elektróniek, zapojenie vysokonapäťového zosilňovača a inteligentné ovládanie pracovných parametrov. Celá sekcia vstupného zosilnenia je založená na starostlivo vyberaných elektrónkach typu 6SN7, pracujúcich v triede A. Výsledkom je veľmi harmonický a muzikálny zvukový prejav v celkovom zvukovom charaktere M 40 HV. Vstupný stupeň je navrhnutý ako symetrický diferenciálny zosilňovač, ktorý využíva obvod s kaskódovom zapojení pre všetky elektrónky. Nasledujúci HV stupeň zosilňovača je osadený tranzistormi J-FET napájaný vysokým napätím s výkonovými charakteristikami triódy. Pracuje tiež v čistej triede A. Výsledkom je vynikajúca šírka pásma a výkon, ktorý definuje zvukové vlastnosti zosilňovača ako celku. V budiacom stupni sú použité tranzistory MOSFET, ktorých výkonová krivka je dokonale harmonizovaná s HV stupňom zosilňovača. Finálnu výkonovú časť tvorí 20 extrémne výkonných bipolárnych tranzistorov osadených na prstencových rebrovaných chladičoch. Celok spĺňa najnáročnejšie požiadavky z hľadiska šírky prenášaného pásma, výkonu, prúdového odberu a tvrdosti napájacieho zdroja s mohutnou filtračnou kapacitou. T+A M 40 HV predstavuje definitívne riešenie a splnenie aj tých najodvážnejších audiofilských snov. \nTechnické údaje \nVýkonový monoblok, hybridná konštrukcia \nRežim vysokého výkonu (HV):

• \nMenovitý výkon: 550 W / 8 Ohm, 1000 W / 4 Ohm trieda AB
• \nŠpičkový výkon: 570 W / 8 Ohm, 1070 W / 4 Ohm

\n \nRežim vysokého kľudového prúdu:

• \nVýkon: 60 W / 8 Ohm v čistej triede A, 250 W/8 Ohm trieda AB
• \nFrekvenčná odozva (+ 0 / - 3 dB): 1 Hz - 150 kHz
• \nRýchlosť prebehu: 65 V / μs
• \nTlmiaci faktor : > 115
• \nOdstup signál / šum: > 114 dB

\nCelkové harmonické skreslenie (5W, 4 Ohm, 1 kHz):
