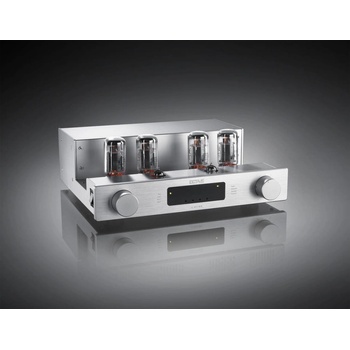

Octave V 40 SE

Octave V 40 SE je všestranný integrovaný zosilňovač so špičkovým výstupným výkonom 2 x 40 W. Je priamym potomkom úspešných modelov zosilňovačov Octave V 40 a V 50. Jeho silný a jasný basový základ a podmanivé rozlíšenie vo vysokých frekvenciách si získavajú veľký rešpekt. Jeho jedinečné rysy mu vyniesli prestížne ocenenie Stereoplay Highlight udelené nemeckým špičkovým audio časopisom Stereoplay.

Koncový stupeň modelu V 40 SE sa skladá z dvoch pentod (typ 6550) pre každý kanál. Vďaka systému BIAS Control and Monitoring System je možné použiť iné výstupné lampy kompatibilné s pinovým zapojením konektora a zosilňovač tak možno prispôsobiť osobnému vkusu alebo ťažiť z nových alebo vylepšených typov elektrónok.

Rovnako ako všetky OCTAVE zosilňovača je aj V 40 SE založený na vylepšenom zapojení pentód. Táto konfigurácia zaisťuje absolútnu stabilitu zosilňovača vo vzťahu k nestabilnej impedanciu reproduktorov. Rozdiel v impedancii zostáva bez negatívnych dôsledkov a Octave V 40 SE je stabilná až do 2 ohmovej záťaže. Dôležitým faktorom tejto stability je výstupný transformátor s jednotnou impedanciou. Octave V 40 SE je perfektným zosilňovačom pre reprosústavy s priemernou citlivosťou. Schopnosť hrať do reprosústav s nízkou impedanciou nie je jedinou výhodou tohto zosilňovača, medzi ďalšie patria jeho výnimočný pomer signál / šum s hodnotou -110 dB pri plnom výkone. Je tak ideálnym partnerom aj pre reprosústavy s vysokou účinnosťou. Bez preháňania a preháňania je Octave V 40 SE zosilňovač, ktorý môže uspokojiť široké spektrum nárokov.

Vlastnosti:

Vstupy a výstupy

V 40 SE má celkom päť linkových stereo vstupov RCA, vrátane HT Bypass vstupu pre procesor domáceho kina. Zosilňovač funguje na HT Bypass vstupe ako výkonový zosilňovač s vyradením regulácie hlasitosti a obsluhuje predný pravý a ľavý kanál domáceho kina. Súčasne je možné ho pri použití ostatných vstupov používať na high-end stereo počúvanie. K dispozícii sú aj výstupy RCA Record pre záznam, regulovaný výstup predzosilňovača a výkonový výstup pre reprosústavy.

Konektor pre Black Box

S technológiou Black Box ponúka Octave inovačnú cestu pre optimalizáciu OCTAVE zosilňovača vzhľadom k reprosústavám. Táto flexibilita je jedinečnou vlastnosťou značky OCTAVE.

Dynamická a tonálna stabilita zosilňovača je silne závislá na stabilite a kapacite napájacieho zdroja, preto boli Black Box a Super Black Box vyvinuté ako externé upgrady filtračných kondenzátorov napájacích zdrojov OCTAVE, ktoré zosilňujú ich kapacitu o faktor 4 (Black Box) alebo 10 (Super Black Box ). Ide o obrovskú výhodu, ak je zosilňovač pripojený k reprosústavám, ktoré možno ťažko riadiť. Citlivosť reprosústavy je menej kritická a zosilňovač je schopný pracovať s reproduktormi s extrémne nízkou minimálnou impedanciou.

EcoMode

Technológia OCTAVE, hľadiac do budúcnosti, je jedinečný elektronický obvod pre úsporu energie EcoMode, vyvinutý pre zníženie zvyškového tepla a zbytočnej spotreby energie, keď je zosilňovač zapnutý, ale nepoužíva sa. Tento elektronický systém riadi stav napájania a znižuje spotrebu energie, keď zosilňovač neprijíma signál po dobu dlhšiu ako 10 minút. V tomto "spánkovom" režime V 40 SE odoberá len 20 W kľudového prúdu. Jednotka prakticky nevytvára žiadne teplo a vysoké napätie pre sekciu výkonového zosilňovača je vypnuté. Ak je potom signál detegovaný pomocou V 40 SE, obvod EcoMode zapne zosilňovač s oneskorením na zahrievanie / spúšťanie približne 30 sekúnd, než začne zosilňovač hrať. EcoMode tiež prispieva k zvýšeniu životnosti elektrónok.

Nastavenie predpätia

Koncový stupeň Octave V 40 SE pracuje v triede A / B a preto vyžaduje nastaviteľnú reguláciu predpätia. Vysoko sofistikovaný, ale veľmi jednoduchý a presný kalibračný systém BIAS je prístupný na prednom paneli jednotky. Využíva presné trimre a potvrdenie správneho predpätia pomocou LED infikátoru, čo užívateľovi umožňuje ľahko nastaviť predpätie výstupných elektrónok jednotlivo na prednom paneli - bez potreby meracích prístrojov, špeciálnych znalostí alebo nástrojov.

Správne predpätie je nevyhnutné pre stálu kvalitu zvuku Octave V 40 SE. Vďaka tomuto systému nie je potrebné, aby odborný servis na Octave V 40 SE menil elektrónky alebo kontroloval ich stav. Presnosť tohto príjemného systému je v tolerančnom pásme 0,5%.

Systém riadenia a ochrany napájania

Octave V 40 SE je vybavený viacstupňovým ochranným obvodom Soft-Start / Turn-On, ktorý značne predlžuje životnosť súčiastok vr. elektrónok tým, že ich chráni pred vysokými prúdmi, vznikajúcimi typicky počas zapínania. Zosilňovač sa po zapnutí spustí v definovanej sekvencii, pričom systém ochrany monitoruje stav zosilňovača a aktivuje sa, ak zistí poruchu. Akonáhle je ochrana aktivovaná, V 40 SE sa automaticky vypne.

Technické špecifikácie:

• Osadenie elektrónkami: 6550 (4 kusy)
• Výkon: 2 x 40 Wattov do 4 Ohmov
• Frekvenčná odozva: 20 Hz - 70 kHz pri 40 W -1 / -3 dB, 5 Hz - 70 kHz pri 10 W -0 / -2 dB

Celkové harmonické skreslenie:

Pomer signál-šum: -110 dB / 40 W

Úroveň šumu:

• Optimálna impedancia reproduktora: 3 - 16 Ohmov
• Minimálna impedancia reproduktora: 2 Ohmy
• Kľudový prúd: 28 mA - BIAS nízky, 34 mA - BIAS vysoký
• Vstupy: 4x linkový stereo RCA, 1x HT Bypass s vyřezenou reguláciou hlasitosti pre procesor domáceho kina
• Výstupy: 1x linkový pre záznam RCA, 1x regulovaný linkový Pre-Out RCA
• Funkcia: Režim ECO, nastavenie predpätia, riadenie napájania, ochranný systém zosilňovača

Konfigurácia:

Push Pull zapojenie s pentod

Nastaviteľné záporné napätie na mriežke pre každú elektrónku s presnými regulátormi

Širokopásmové výstupné transformátory využívajúce kremíkovú oceľ PMZ Core

Odporúčaná nominálna citlivosť reproduktora vyššia ako 85 dB

Zosilňovač zostáva stabilný aj bez záťaže alebo vo skratu

• Spotreba: 350W
• Rozmery: 408 x 415 x 159 mm (š x h x v)
• Obsah balenia: zosilňovač, napájací kábel, 3 mm skrutkovač pre nastavovanie predpätia, diaľkové ovládanie hlasitosti
